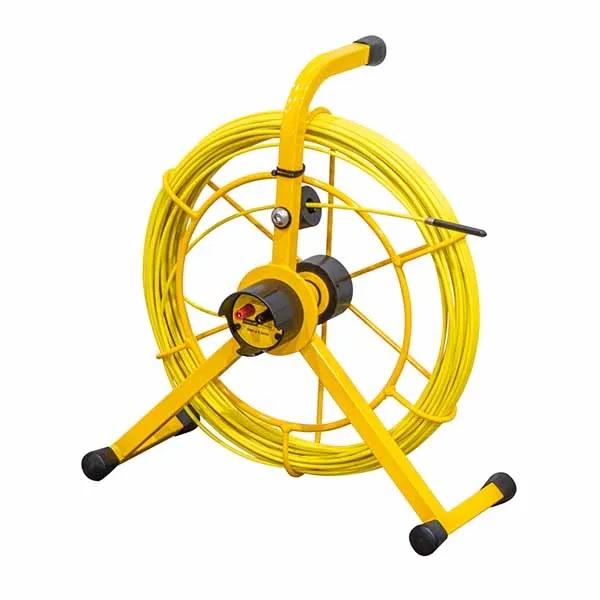

Tõmbefiiber Cobra Flexitrace annab kompaktse ja tööjõusäästliku lahenduse mittemetalliliste kanalite ja kanalisatsioonitorude paigaldamiseks, pakkudes sondi ja pideva jälgimissüsteemi eeliseid ühes kompaktses seadmes. Uuendatud 8.3 mm läbimõõduga sondi suurus võimaldab palju suuremat paindlikkust fiiberdamisel läbi väikese läbimõõduga kanalite, 1/2-tollise (12.7 mm) vee- ja gaasitorude, sealhulgas nende torude liitekohtade ja kurvide puhul kuni ligikaudu 250 mm kurviringini. Loe edasi
Flexitrace’i kasutamiseks on kaks peamist meetodit
Sondi režiim:
Selleks, et leida sond mittemetalses kanalis või kanalisatsioonitorus, tuleb sond aktiveerida. Selleks ühendatakse Flexitrace’i mõlemad klemmid generaatoriga. See võimaldab teil kindlaks määrata kanali või kanalisatsiooni lõpp-punkti ja sügavuse.
Liini režiim:
Mittemetallilise kanali või äravoolu torustike asukoha ja sügavuse määramiseks kinnitage signaaligeneraator ühele Flexitrace’i klemmidest ja maanduspolt (või muu sõltumatu maandus). Flexitrace’i võib lükata kanalisatsiooni või drenaaži pikkuses ja seejärel jälgida selle kogu pikkust kaabli vältimise tööriista (CAT-vastuvõtja) abil.
Kompaktsete mõõtmete (8.3 mm läbimõõt) ja 4.5 mm varraste paindlikkuse tõttu sobib Flexitrace eriti hästi kitsaste kanalite paigaldamiseks.
Sobib kasutamiseks enamiku C.A.T. ja signaaligeneraatorite süsteemidega!
Flexitrace kasutusel sondi režiimis
Flexitrace sondirežiimis. Ühendage mõlemad klemmid signaaligeneraatoriga.
Flexitrace kasutusel liini režiimis
Mittemetalliliste kanalite või kanalisatsioonitorude jälgimine liinirežiimil. Kogu jälgimissüsteem on pingestatud. Ühendage üks klemm signaaligeneraatoriga ja teine klemm maandusvardaga (või muu sõltumatu maandusega).
Varras
- Kõrgeima kvaliteediga 4.5 mm või 6 mm tugevdatud klaaskiudvarras koos kahe 0.5 mm vasest traadiga
- 4.5 mm varras, mis on varustatud 8.3 mm läbimõõduga tugevas nailonist korpuses sondiga
- 6 mm varras, mis on varustatud 10.3 mm läbimõõduga tugevas nailonist korpuses sondiga
- UV kindel kate
Raam
Vastupidav teraskonstruktsioon ilmastikukindla pulbervärviga. Kompaktne ühenduskarp, mis on varustatud kvaliteetsete kruviotsakutega, mis sobivad signaaligeneraatorist tuleva sööda kinnitamiseks kahvliklemmide või krokodilklambrite abil.
Mõõtmed
Saadaval on kaks raami suurust sõltuvalt tellitud varda läbimõõdust ja pikkusest.
- Väike raam: 440mm (laius) x 490mm (kõrgus) x 260mm (sügavus)
- Suur raam: 680mm (laius) x 710mm (kõrgus) x 280mm (sügavus)
Tõmbefiiber Flexitrace Cobra mudelid
4.5 mm varras
MIDCO20TC4.5 – 4.5mm – 20m – 3.85kg
MIDCO30TC4.5 – 4.5mm – 30m – 4.12kg
MIDCO40TC4.5 – 4.5mm – 40m – 4.38kg
MIDCO50TC4.5 – 4.5mm – 50m – 4.65kg
MIDCO60TC4.5 – 4.5mm – 60m – 4.91kg
MIDCO80TC4.5 – 4.5mm – 80m – 5.44kg
MIDCO100TC4.5 – 4.5mm – 100m – 5.97kg
6 mm varras
MIDCO50TC6 – 6mm – 50m – 7.45kg
MIDCO60TC6 – 6mm – 60m – 7.88kg
MIDCO80TC6 – 6mm – 80m – 8.76kg
MIDCO100TC6 – 6mm – 100m – 9.64kg
MIDCO120TC6 – 6mm – 120m – 10.52kg
MIDCO150TC6 – 6mm – 150m – 11.84kg
Cobra Flexitrace praktilised eelised:
- Disainitud ja toodetud Suurbritannias
- Vastupidavast tsingitud terasest raam
- Kõrgeima kvaliteediga radiaalselt tugevdatud klaaskiudvarras
- Kiirem ja ökonoomsem lahendus, kui kokku kruvitavad vardad
- Saadaval on mitmesugused otsikud erinevate tööde teostamiseks
Infomaterjalid:
Cobra Flexitrace 4.5mm andmeleht (inglise keeles)
Cobra Flexitrace 6 mm andmeleht (inglise keeles)
